デザイン制作から受注・納品取付けまで

大竹ステンドグラスでは、引合いを頂いた場合、当社の現場施工写真カタログ、ステンドグラスパターン集、デザイン集を持って、設計事務所、建築現場事務所、施主様のお宅にてお打合せさせて頂くか、当社ショールームにてのお打ち合わせとなります。建築物の特徴、窓の位置、インテリアとのバランス、好みの図柄、色の基調を考慮に入れたデザイン画数点をデザイナーが制作し、お見積書とともにご提案させて頂きます。尚、当社には、数百種類の参考デザインが用意されています。

ご承認頂いたステンドグラスデザインを基に、欧米各地から輸入されたアンティークグラス、キャセドラルグラス、オパールセントグラスといった1000種類を越えるガラスの中から最適なガラスが選ばれ、ガラスがカットされて行きます。お客様のご承認を頂くため、鉛線による組立て前に透明ガラスにステンドグラスを貼付け当社にてご覧頂くか、写真をＥ－ｍａｉｌ、郵送等の方法で、お送りさせて頂いています。

制作工程

１．原寸図投影: 縮尺デザイン（概ね１０分の一）を拡大し、実製作大の原寸図を作成。

２．原寸図完成: 原寸図を複写し、ガラスカット用の型紙を作成すると共に、型紙番号、使用ガラスＮＯ．を記入。

３．透明ガラス墨線描き: 原寸大の透明ガラスに鉛線を墨汁で描く。

４．ガラス選択: 実際に使用するガラスを選択するため、透明ガラスの上に種々のガラスを置き、ベストなガラスを選択。

５．型紙カット: ガラスカット用の型紙をハサミを使用し、製作。

６．型紙カット終了: 製作済み型紙は、木製トレーに整頓。

７．ガラスカット: 型紙を色板ガラスの上に乗せ、ガラスカッターで一枚ずつカット。

８．ガラスカット終了: カット済みのガラスを３の透明ガラスに貼り付け、全体の色のバランスをチェック。

９．鉛線組み立て: 断面がＨ型の鉛線でガラスを組み込む。

１０．同上

１１．ハンダ流し: 鉛線の上全体にハンダコテを使いハンダを均等に流す。

１２．完成取付け: 上記１１の作業後、鉛線とガラスの隙間にガラスパテを込め、鉛線を硫酸銅メッキ（アンバー色）、クリーニングし完成→取付け。

取付説明

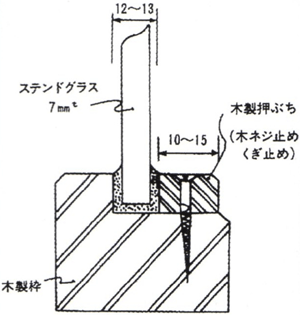

● 木造・木枠の例: ステンドグラスはＨ形の断面をもつ鉛によってガラス小片を継いだものですので、要領は、7mm厚のガラスを取付けるものと考えて下さい。それに加えて、ステンドグラスの雨仕舞いの為に12mm～13mmのみぞ巾が必要です。

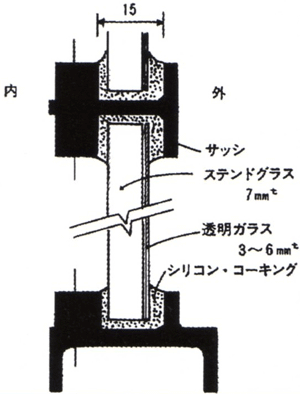

● スチールサッシの例: ●規格のサッシの場合、ゴムチャンネルをはずしてステンドグラスを入れますが、出来るだけみぞ巾が広く（できれば12mm以上）三方以上サッシ枠のはずれるものをお選び下さい。
●押ぶち取付の場合は、四方押しぶちが最も理想的です。
●重量計算を要す場合、ステンドグラスの重さは約12kg/㎡～15kg/㎡
